La société Courtois propose une gamme de motoventilateur pour ses appareils. Ils sont couplés avec une carte électronique ou un signal 0-10V pour réguler le débit.

Ventilateur Centrifuge

Pourquoi utilisons nous le ventilateur Centrifuge?

Le ventilateur centrifuge, appelé aussi cage à écureuil ou escargot, est un ventilateur efficace, polyvalent, silencieux et fiable. Il a été conçu pour fonctionner dans un environnement industriel à fortes pressions d’air.

Moteur intelligent, ventilateur intelligent

Qu’est ce que le moteur EC ou ECM ?

Le moteur EC ou ECM est capable de communiquer précisément la valeur instantanée de son point de fonctionnement. Sur la base de cette information, un logiciel indique des modèles de calculs instantanés du point de fonctionnement du ventilateur. La technologie TAC exploite cette information pour piloter le ventilateur selon les besoins de l’application. Il permet de configurer soit un débit constant, soit une pression constante soit un pilotage par signal 0-10V.

Commander

Rendement extrêmement élevé.

Le rendement du moteur est très élevé, quelle que soit sa vitesse de rotation. Il est compris entre 60 et 85 % pour une vitesse de rotation comprise entre 300 tpm et 1800 tpm.

Ventilateur économique et écologique

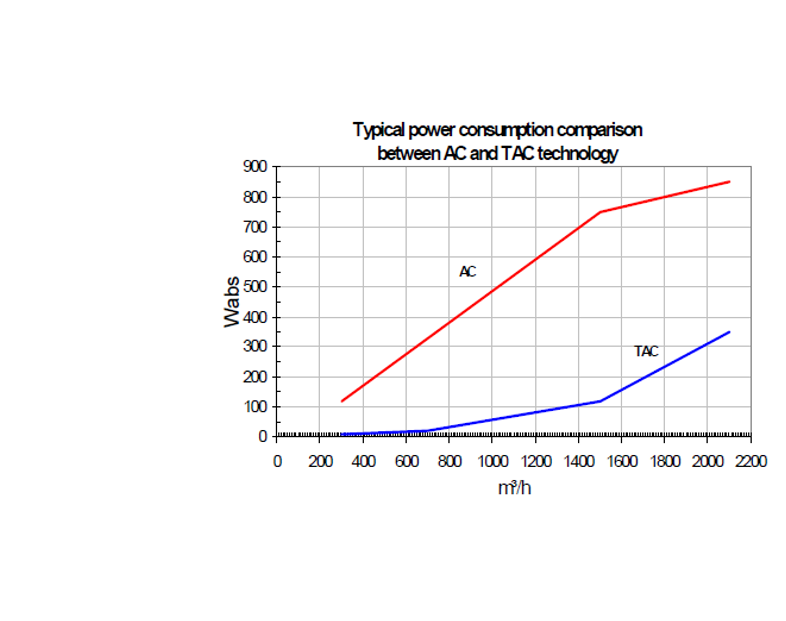

Le ventilateur EC a un très bon rendement, moins de déperdition et une consommation réduit. C’est un ventilateur plus écologique par rapport à un Ventilateur AC. Le produit est spécifiquement axé sur l’économie de la consommation électrique. Ainsi, la Consommation peut être réduite de 80% par rapport à un ventilateur centrifuge standard (AC). Nous utilisons ce type de ventilateur pour tous nos appareils ainsi que pour les centrales de traitement d’air.

La régulation associée

La régulation Tac associé au motoventilateur donne des informations sur le débit, la pression et les défauts de fonctionnement avec les boitiers de régulation type CB TAC et Viewer. Le boitier déporté CPT indique en plus la vitesse d’écoulement d’air.

Il est possible d’avoir 3 vitesses de fonctionnement programmable ce qui permet de définir par exemple une vitesse de travail et une réduction de vitesse.

En savoir +

Caractéristiques des motoventilateurs EC/ECM TAC :

Alimentation : 240VAC (Possible en 110V)
Fréquence : 50/60 Hz
Classe d’isolation : Thermique : B, mécanique : IP 44
T° ambiante : -10° à +55° C
Conformité : CE et UL
Protection électrique : Le moteur est auto protégé contre les surcharges. Le moteur contrôle la résistance au démarrage et l’interrompt dès que le couple atteint une valeur limite mémorisée. Une simple protection contre les court-circuit suffit et doit respecter les spécifications (courbe D sur disjoncteur ou fusible classe AM)
La mise à la terre est obligatoire.

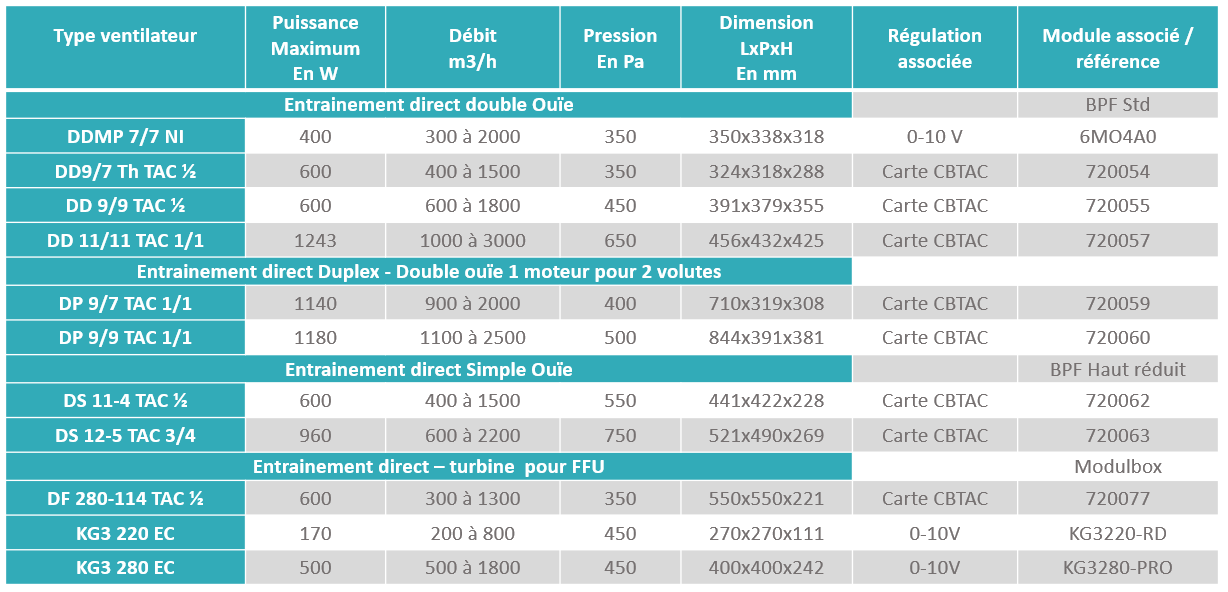

Notre gamme de moteur

Une gamme complète de moteur de 200 à 3000 m3/h

Les ventilateurs spécifiques

Pour la réalisation de cabines de pesée ou de prélèvement, des ventilateurs spécifiques peuvent être utilisées. Pour une zone Non ATEX sans risque d’explosion, nous pouvons utiliser des ventilateurs EC en 400V ayant des débits importants et des pressions importantes. Pour une zone dit ATEX avec risque d’explosion, nous utiliserons des ventilateurs ATEX classés selon le risque de la zone (zone 1 ou zone 2). Pour les extractions de zone spécifiques (solvants, vapeurs etc …) nous proposons des ventilateurs en polypropylène ATEX ou non ATEX en fonction du risque.

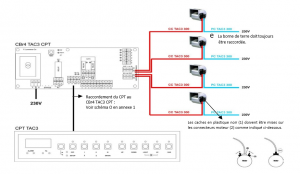

La régulation CPT pour ventilateur TAC

C’est un boitier déporté qui permet de réguler le débit jusqu’à 4 ventilateurs. Il indique le point de fonctionnement des 4 ventilateurs (débit, pression, vitesses) et les alarmes éventuelles sur un écran LCD 2 lignes. Il dispose aussi de 5 touches relais permettant de mettre en marche un éclairage par exemple.

Avantages :

Facilement nettoyable
Gestion de la ventilation simple :
- Commande ventilation 3 débits (ex : occupation, inoccupation)
- Affichage des paramètres et alarmes
- Possibilité de visualisation seul
Sécurité :
- Alarmes relayables
- Code d’accès possible pour changement de consigne
Simplicité :
- Câblage aisé
- Aucune sonde à ajouter

Report d’information :

Le débit d’un ventilateur est reportée via un signal 0-10V

La pression d’un ventilateur est reportée via un signal 0-10V
Marche / arrêt ventilateur reportée via un relais
Alarme d’encrassement de filtre reportée via un relais
Autres type d’alarmes reportée via un relais
Programmation intuitive
